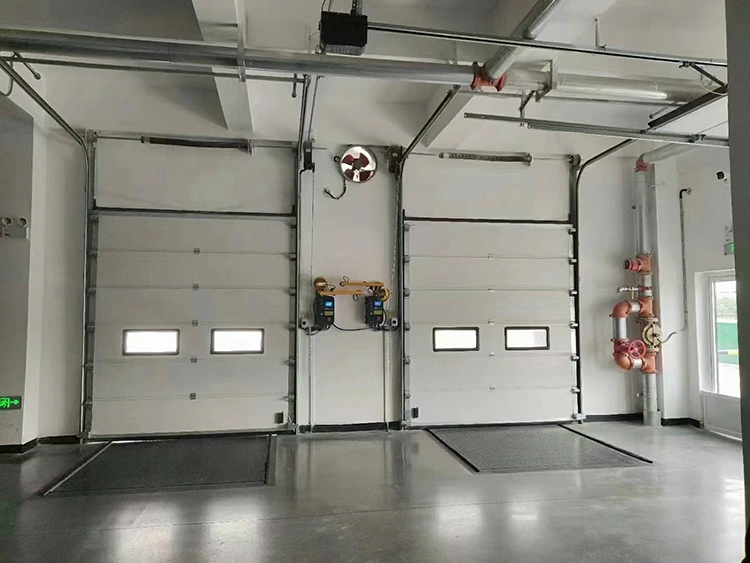

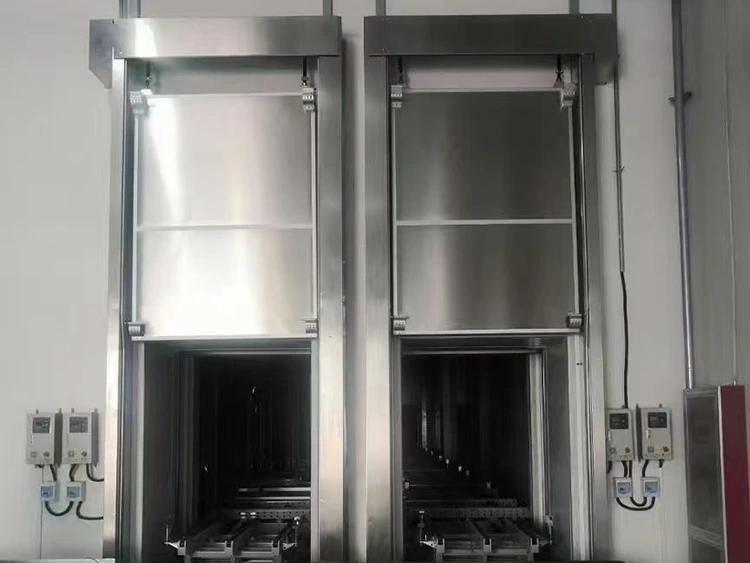

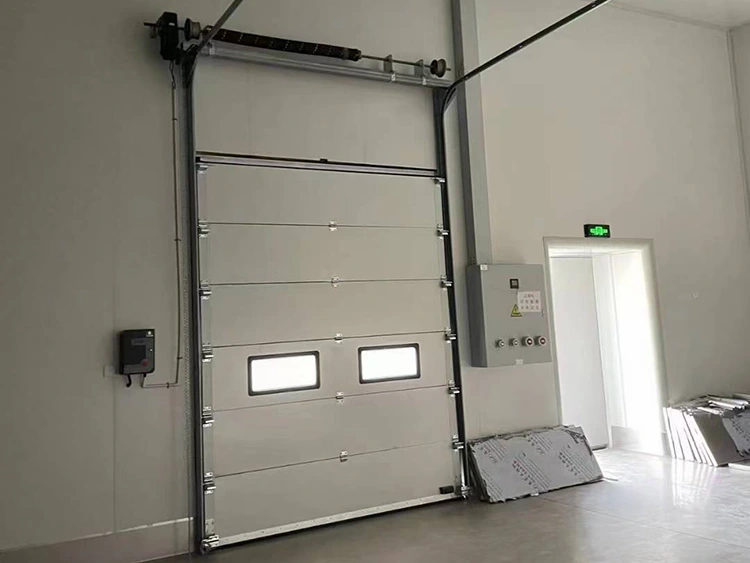

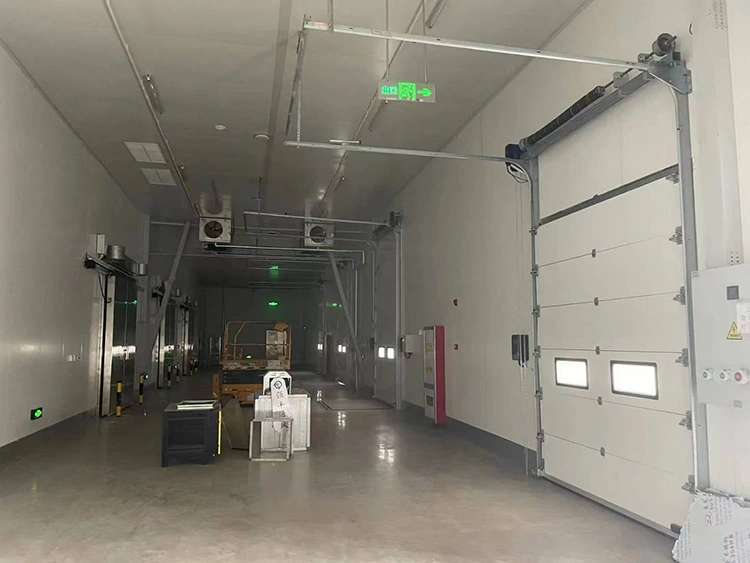

Pintu Lif Menegak

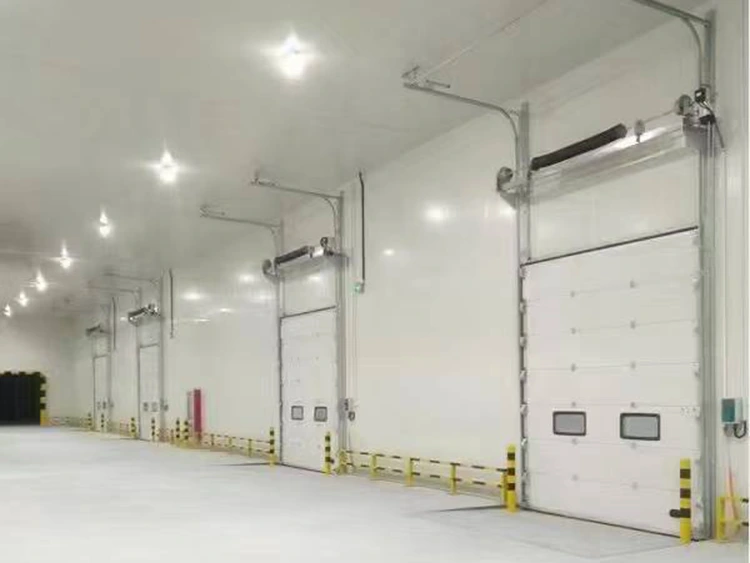

Pintu angkat menegak ialah sistem pintu industri di mana panel pintu bergerak secara menegak di sepanjang dinding, dipandu oleh trek menegak. Ciri yang paling tersendiri ialah, apabila dibuka, panel pintu diletakkan sepenuhnya pada dinding tepat di atas bukaan, meninggalkan kawasan di bawah siling bebas daripada sebarang trek mendatar atau komponen yang digantung.

Aplikasi Biasa:

Gudang pemindahan logistik rantaian sejuk, peti sejuk beku dan kemudahan storan sejuk

Loji pemprosesan makanan dan dapur pusat

Bengkel pembaikan automotif dan gerai cat/semburan

Pusat pengedaran logistik dan dok pemuatan

Loji pemasangan peralatan berskala besar

Balai bomba dan garaj untuk kenderaan khusus

Komposisi Struktur dan Prinsip Kerja

Komposisi Struktur

Panel Pintu: Terdiri daripada bahagian hadapan logam dalam dan luar (keluli, keluli tahan karat, atau aloi aluminium) dan teras dalaman (busa poliuretana, polistirena atau sarang lebah aluminium). Ketebalan biasanya berkisar antara 40mm hingga 150mm, dipilih berdasarkan keperluan penebat haba dan kekuatan struktur.

Trek Menegak: Rel keluli tergalvani berbentuk C tugas berat atau berbentuk U yang dipasang secara menegak pada dinding mengapit bukaan pintu. Ia diamankan melalui lekapan terbenam atau sauh kimia dan menampilkan peluncur atau penggelek panduan dalaman.

Sistem Pengimbangan: Menggunakan spring kilasan atau pemberat balas untuk mengimbangi berat panel pintu, membolehkan motor beroperasi dengan mengatasi hanya geseran, dengan itu mengurangkan penggunaan tenaga.

Sistem Pemacu: Motor gear dipasang di sisi dipasang pada aci spring kilasan, atau unit kuasa hidraulik memacu dram tali dawai. Kuasa motor biasanya berjulat dari 1.5kW hingga 5.5kW, bergantung pada dimensi dan berat pintu.

Komponen Pengedap: Jalur getah tahan cuaca dipasang di sekeliling perimeter panel pintu, manakala pengedap boleh kembung (gaya beg udara) di bahagian bawah memampatkan ke lantai apabila ditutup, menghalang perolakan udara dan kemasukan habuk.

Kotak Kawalan: Mengintegrasikan pengawal motor, pemacu frekuensi boleh ubah (VFD), geganti keselamatan dan antara muka isyarat; menyokong operasi butang tekan tempatan, alat kawalan jauh, penderia dan komunikasi jauh.

Prinsip Kerja

Motor memacu putaran dram, menarik panel pintu ke atas di sepanjang trek melalui tali dawai atau rantai. Semasa penurunan, pintu turun dengan lancar melalui pembalikan motor atau graviti. Pintu boleh dihentikan pada sebarang ketinggian, dengan kedudukan tepat dikawal oleh suis had atau pengekod.

Jenis Utama dan Panduan Pemilihan

Berdasarkan senario aplikasi yang berbeza dan keperluan pelanggan,Pintu Lif Menegakboleh dikelaskan kepada jenis berikut:

Julat Saiz Standard

• Lebar pintu:≤8,000mm (saiz tersuai tersedia untuk aplikasi khas)
• Ketinggian pintu:≤6,000mm (bukaan yang lebih besar memerlukan pengangkatan keratan atau penyelesaian gabungan)
• Berat Panel Tunggal Maksimum:lebih kurang 1,500kg (diimbangi oleh sistem pengimbang atau spring kilasan tugas berat)

Syarat Pemasangan dan Keperluan Kejuruteraan

Pintu Lif Menegakmempunyai keperluan khusus untuk struktur bangunan dan keadaan pemasangan. Faktor-faktor ini mesti disahkan terlebih dahulu semasa peringkat perancangan atau pengubahsuaian bangunan.

Kekosongan Bilik Kepala Minimum:

Kedalaman Dinding pada Kedua-dua Bahagian Pembukaan:

Kapasiti Menanggung Beban Di Atas Pembukaan Pintu:

Keperluan Tahap Lantai:

Keperluan Bekalan Kuasa:

Tinjauan Tapak Profesional oleh Lynxcool:

Lynxcool menyediakan perkhidmatan penilaian pemasangan profesional menggunakan meter jarak laser, pengimbas dinding dan tahap ketepatan untuk menilai keadaan tapak dengan tepat. A"Laporan Pengesahan Keadaan Pemasangan Pembukaan Pintu"disediakan selepas pemeriksaan. Jika keadaan sedia ada tidak memenuhi keperluan, Lynxcool boleh menawarkan cadangan pengubahsuaian struktur dan penyelesaian teknikal.

Sistem Kawalan dan Aksesori Pilihan

Konfigurasi Kawalan Standard:

Kotak kawalan setempat (butang Mula/Berhenti/Berhenti Kecemasan, lampu penunjuk status)

Alat kawalan jauh wayarles pegang tangan (julat berkesan ≥30m)

Suis had mekanikal (kedudukan had atas dan bawah)

Pilihan Boleh Disesuaikan:

Pemacu Frekuensi Berubah (VFD): Membolehkan mula/berhenti lancar, mengurangkan kejutan mekanikal dan membolehkan kelajuan angkat boleh laras (biasanya 0.15–0.3 m/s)

Kawalan berasaskan sensor: Gelung aruhan geomagnet, radar gelombang mikro, rasuk keselamatan inframerah

Antara muka saling kunci: Output isyarat sentuhan kering untuk saling mengunci dengan peralatan seperti penghantar, platform mengangkat atau langsir udara

Pemantauan jauh: Memuat naik status pintu ke platform awan melalui modul 4G atau Wi-Fi, membolehkan pemantauan aplikasi mudah alih dan pemberitahuan penggera

"Door-in-door" (Pintu wiket): Pintu akses kecil disepadukan ke dalam panel pintu utama untuk laluan pejalan kaki, mengurangkan kekerapan membuka pintu utama

Penyelenggaraan dan Perkhidmatan Selepas Jualan

Penyelenggaraan rutin:
Pemeriksaan separuh tahunan adalah disyorkan untuk memeriksa kehausan tali dawai, penjajaran rel panduan dan ketat bolt. Jalur pengedap hendaklah dibersihkan dan dirawat dengan agen pelindung dengan kerap. Galas dan rantai hendaklah dilincirkan setiap tahun untuk mengekalkan operasi yang lancar.

Sokongan Penyelesaian masalah:
Isu biasa seperti rintangan pergerakan pintu, motor terlalu panas dan kegagalan alat kawalan jauh disokong oleh prosedur diagnostik pantas dan panduan teknikal jauh.

Polisi Waranti:

• Struktur pintu:Waranti 2 tahun
• Komponen elektrik (motor, pengawal, penderia):Waranti 1 tahun
• Pakai bahagian (jalur pengedap, penggelek): Sokongan penggantian dengan penetapan harga keutamaan

Perkhidmatan Kecemasan:
Lynxcool menyediakan perkhidmatan tindak balas pantas di bandar domestik utama, dengan sokongan di tapak tersedia di dalamnya48 jam. Pembaikan kecemasan atau penyelesaian pengedap sementara disediakan untuk meminimumkan masa henti operasi.

Mengapa Memilih Pintu Lif Menegak Lynxcool

Lynxcool bukan sahaja pengeluar pintu industri tetapi juga penyedia perkhidmatan kejuruteraan yang mengkhusus dalam sistem penyejukan dan kemudahan rantai sejuk. Memilih Pintu Lif Menegak Lynxcool bermakna menerima:

Penyelesaian Kejuruteraan Bersepadu:
Reka bentuk pintu diselaraskan dengan sistem penebat storan sejuk, peralatan penyejukan dan operasi logistik untuk mengelakkan isu keserasian semasa pemasangan dan operasi.

Keupayaan Pemasangan yang Layak:
Dengan kelayakan pemasangan mekanikal dan elektrik profesional danPensijilan pemasangan saluran paip tekanan GC2, Lynxcool memastikan pembinaan mematuhi dan mengurangkan risiko penerimaan.

Pengalaman Projek yang Luas:
Setelah menyelesaikan beratus-ratus projek pintu industri, Lynxcool memahami piawaian teknikal dan keperluan operasi industri pemprosesan makanan, farmaseutikal dan logistik.

Sokongan Perkhidmatan Setempat:
Disokong oleh ibu pejabatnya di Qingdao, Lynxcool menyediakan perkhidmatan kitaran hayat penuh termasuk pemeriksaan tapak, reka bentuk tersuai, pemasangan, penyelenggaraan dan sokongan teknikal.

Soalan Lazim (FAQ) Mengenai Pintu Lif Menegak

1. Apakah Pintu Lif Menegak?

A Pintu Lif Menegakialah sistem pintu industri di mana panel pintu bergerak secara menegak di sepanjang trek lurus yang dipasang di dinding dan taman terus di atas pembukaan pintu apabila dibuka sepenuhnya.

Tidak seperti pintu overhed keratan tradisional, Pintu Lif Menegak tidak memerlukan bahagian trek melengkung atau mendatar. Tiada komponen yang digantung di bawah siling, membolehkan ruang atas digunakan sepenuhnya untuk memasang sistem penghantar, pencahayaan, saluran pengudaraan, kren jambatan dan peralatan lain.

2. Apakah Perbezaan Antara Pintu Lif Menegak dan Pintu Lif Tinggi?

Kedua-dua sistem pintu direka untuk bangunan dengan siling tinggi, tetapi konfigurasi treknya berbeza:

Secara ringkasnya, aPintu Angkat Tinggi ialah penyelesaian kompromi, manakala aPintu Lif Menegak menyediakan penggunaan ruang overhed maksimum.

3. Di manakah Pintu Lif Menegak Biasa Digunakan?

Oleh kerana kecekapan ruang yang tinggi, prestasi pengedap yang sangat baik, dan kesesuaian untuk persekitaran yang mencabar, Pintu Angkat Menegak digunakan secara meluas dalam:

• Kemudahan rantai sejuk, termasuk bilik sejuk dan gudang penyejuk beku
• Loji pemprosesan makanan dan dapur pusat
• Pusat pengedaran logistik dan dok pemuatan
• Bengkel pembaikan automotif dan garaj RV
• Balai bomba dan garaj kenderaan khas
• Bangunan industri yang memerlukan kren atas atau peralatan yang digantung

4. Berapa Banyak Ruang Atas Yang Diperlukan untuk Memasang Pintu Lif Menegak?

Keperluan utama ialah ruang kepala yang jelas di atas pembukaan pintu hendaklah:

Ketinggian bukaan pintu + minimum 500mm

Contoh:
Untuk pembukaan pintu dengan ketinggian4 meter, bangunan harus menyediakan sekurang-kurangnya4.5 meter kelegaan atas kepala.

Keperluan pemasangan tambahan termasuk:

• minimumRuang dinding 300mm pada setiap sisiuntuk rel panduan dan kurungan
• Sisihan kerataan lantai dalam±3mmuntuk memastikan prestasi pengedap bawah yang betul

Tinjauan tapak profesional disyorkan sebelum pemasangan untuk mengesahkan sama ada struktur bangunan memenuhi keperluan.

5. Apakah Sistem Perlindungan Keselamatan yang Dilengkapi pada Pintu Lif Menegak?

Konfigurasi keselamatan standard termasuk:

Peranti Brek Anti Jatuh:
Mengunci panel pintu secara automatik sekiranya berlaku kegagalan tali dawai atau rantai, mengelakkan kejatuhan secara tidak sengaja.

Pengesanan Halangan dan Pembalikan Auto:
Tepi penderiaan pneumatik bawah atau tepi keselamatan fotoelektrik mengesan halangan dan serta-merta berhenti dan membalikkan pergerakan pintu.

Operasi Manual Kecemasan:
Sistem engkol manual atau sistem angkat rantai membolehkan operasi semasa kegagalan kuasa.

Perlindungan Had Dwi:
Suis had mekanikal dan elektronik berfungsi bersama untuk mengelakkan operasi lebihan perjalanan.

Sistem keselamatan ini memastikan operasi yang boleh dipercayai dalam pelbagai keadaan yang tidak dijangka.

6. Bagaimanakah Pintu Lif Menegak Perlu Diselenggara?

Prosedur penyelenggaraan yang disyorkan termasuk:

• Keluarkan habuk dan objek asing secara kerap dari landasan pemandu untuk memastikan trek bersih
• Periksa haus dan ketegangan tali dawai setiap tiga bulan
• Pelincir galas, penggelek, rantai dan komponen bergerak lain setiap enam bulan
• Periksa jalur pengedap dengan kerap dan gantikan komponen lama apabila perlu
• Lakukan ujian imbangan manual: cabut kuasa dan angkat pintu separuh ke bawah; pintu hendaklah kekal stabil tanpa jatuh atau naik

Penyelenggaraan yang betul membantu memanjangkan hayat perkhidmatan dan mengurangkan masa henti yang tidak dijangka.

7. Apakah Masalah dan Penyelesaian Pintu Lif Menegak Biasa?

Untuk kegagalan yang kompleks, juruteknik perkhidmatan profesional harus dihubungi untuk pemeriksaan dan pembaikan.

8. Bagaimanakah Saya Boleh Mendapatkan Penyelesaian Pintu Lif Menegak Tersuai dan Sebutharga?

Lynxcool menyediakan sokongan projek yang lengkap, termasuk:

• Pemeriksaan tapak
• Reka bentuk penyelesaian
• Pembuatan peralatan
• Pemasangan dan pentauliahan
• Perkhidmatan selepas jualan

Untuk menerima cadangan dan sebut harga yang disesuaikan, sila berikan:

• Dimensi pembukaan pintu (lebar × tinggi)
• Foto tapak atau lukisan seni bina
• Keadaan operasi (suhu, keperluan kebersihan, dsb.)
• Keperluan khas (reka bentuk kalis letupan, pembinaan keluli tahan karat, sistem kawalan bersepadu, dsb.)

Pasukan teknikal Lynxcool akan menilai keperluan projek anda dan menyediakan penyelesaian Vertical Lift Door yang sesuai.
