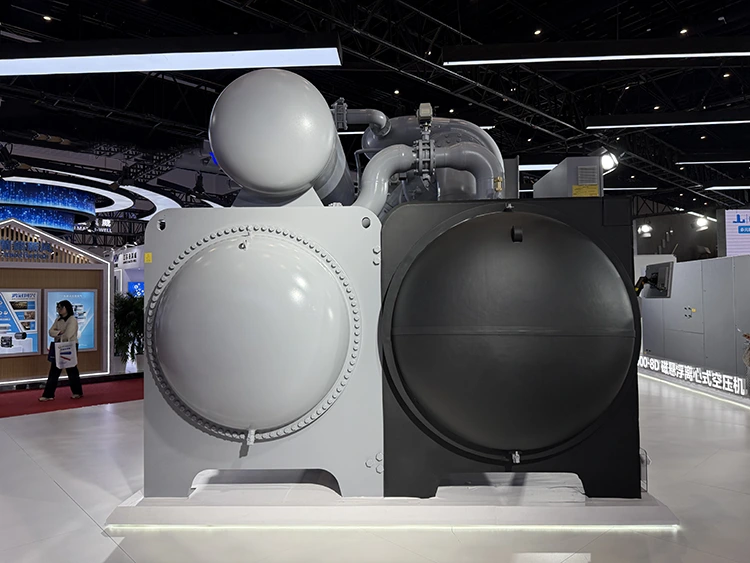

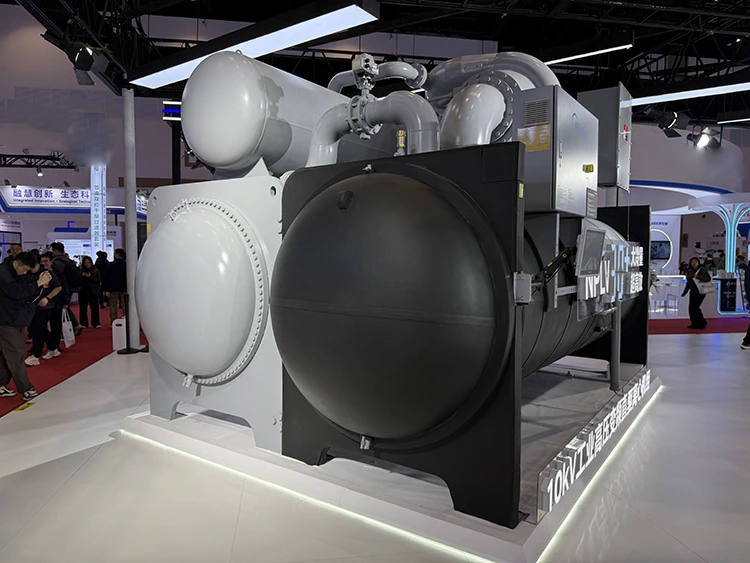

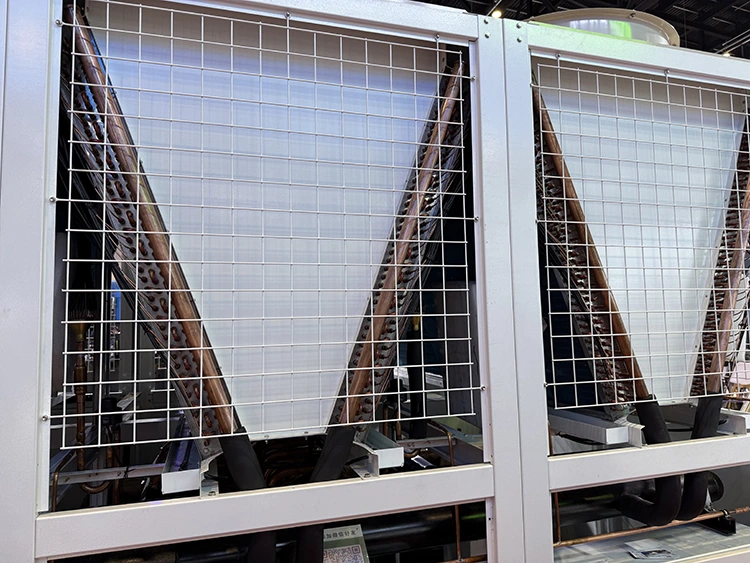

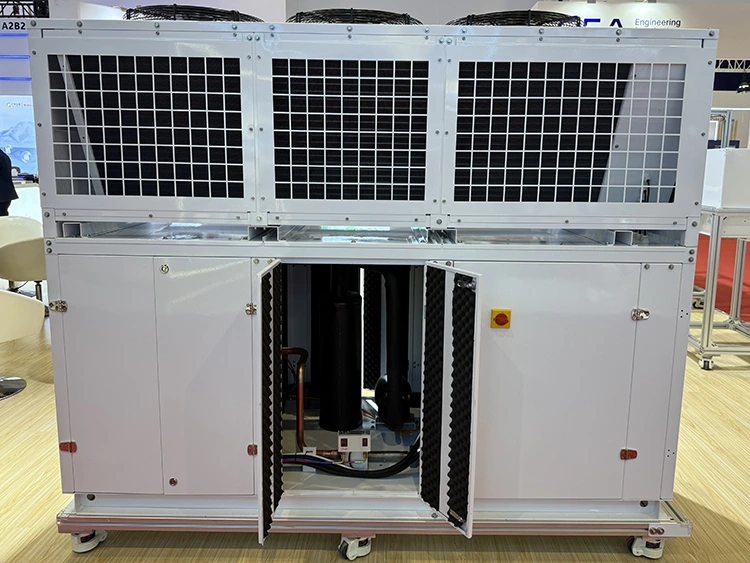

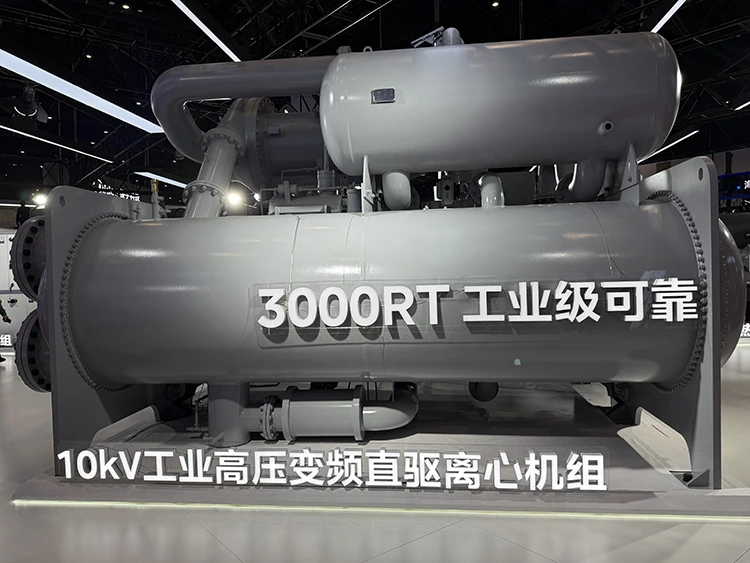

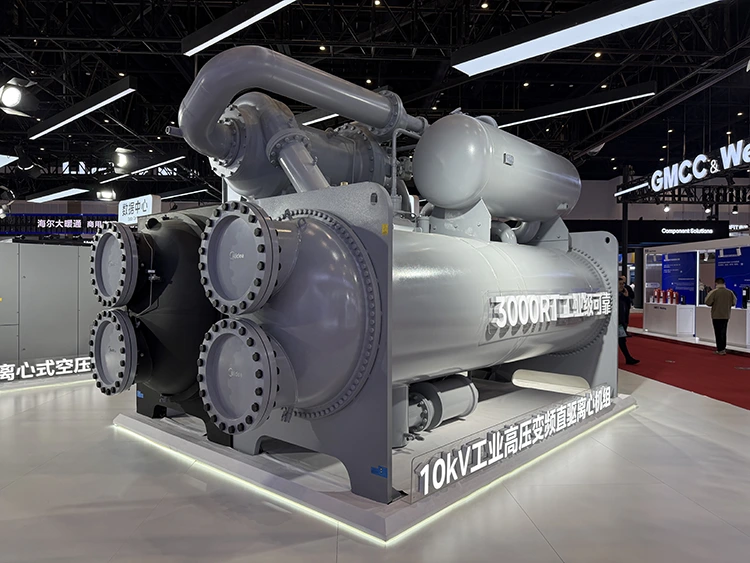

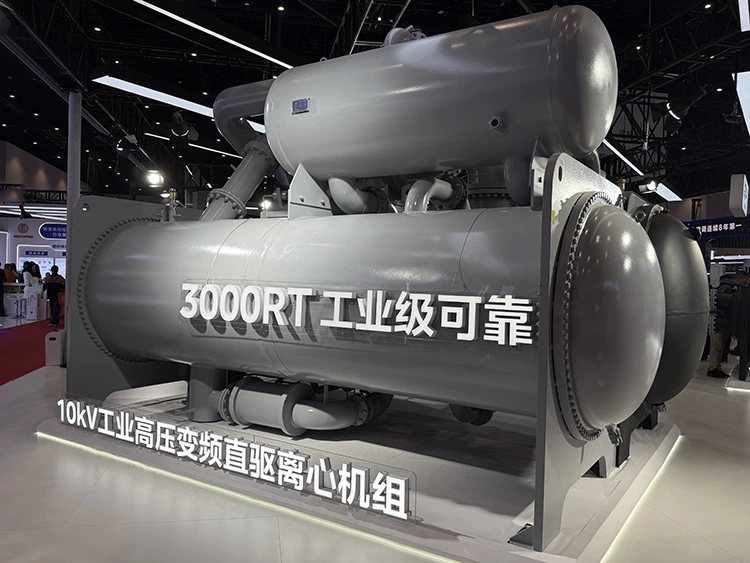

Unit Penyejuk Empar Levitation Magnetik

Dalam portfolio penyelesaian penyejukan Lynxcool, Unit Penyejuk Empar Levitation Magnetik tidak dibekalkan sebagai produk standard kendiri. Sebaliknya, ia berfungsi sebagai modul sumber penyejukan teras dalam sistem penyejukan bersepadu. Berdasarkan keperluan beban penyejukan projek, variasi beban tahunan, keadaan air penyejukan dan konfigurasi peralatan terminal, Lynxcool menyediakan kejuruteraan sistem yang lengkap, termasuk pemilihan penyejuk, reka bentuk paip, pengiraan hidraulik dan pembangunan strategi kawalan.

Nilai akhir yang dihantar kepada pelanggan datang daripada prestasi teknikal penyejuk itu sendiri dan pengalaman Lynxcool dalam kejuruteraan sistem penyejukan dan pelaksanaan projek.

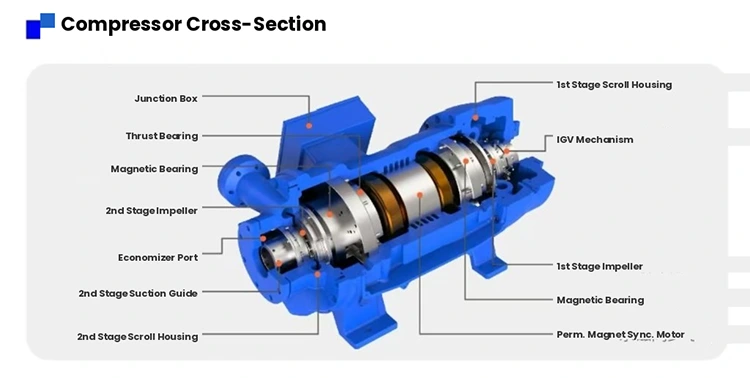

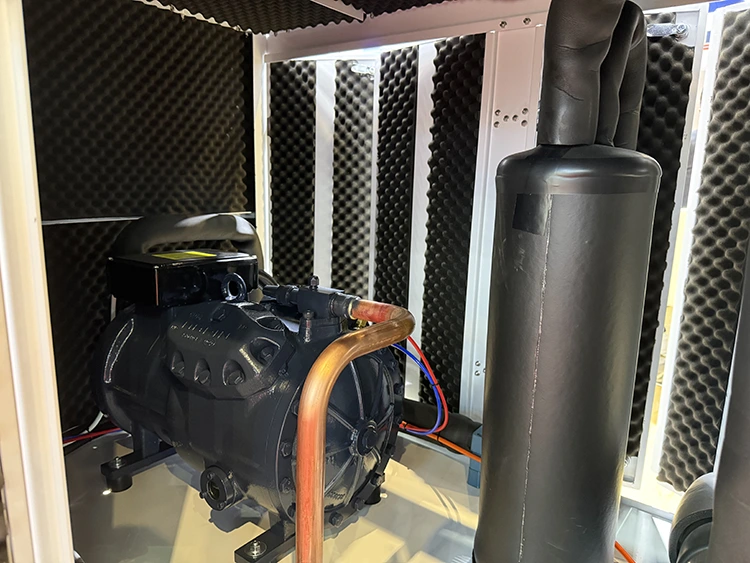

Struktur Pemampat: Galas Magnet dan Motor Segerak Magnet Kekal

Pemampat ialah komponen teras penyejuk emparan. Pemampat emparan levitasi magnet menggunakan sistem galas magnet aktif, yang menggantung pemutar pada kedudukan tengah melalui daya elektromagnet semasa operasi. Oleh kerana tiada sentuhan fizikal antara rotor dan stator, geseran mekanikal antara komponen berputar dihapuskan.

Sistem galas magnet menggunakan sensor anjakan untuk memantau kedudukan rotor dalam masa nyata. Pengawal melaraskan arus yang mengalir melalui gegelung elektromagnet mengikut maklum balas penderia, mengekalkan pemutar dalam kelegaan levitasi yang direka semasa operasi.

Pemampat digerakkan oleh motor segerak magnet kekal (PMSM). Magnet kekal tertanam di dalam rotor, dan medan magnet berputar yang dijana oleh stator bertenaga terus memacu rotor. Motor dan pendesak disambungkan melalui struktur sepaksi terus, menghapuskan gear dan gandingan peningkatan kelajuan tradisional.

Dengan memudahkan struktur penghantaran, bilangan bahagian bergerak mekanikal dikurangkan, manakala kehilangan mekanikal, getaran dan bunyi operasi yang disebabkan oleh transmisi gear dielakkan.

Pendesak menggunakan reka bentuk aliran tiga dimensi. Melalui pengoptimuman dinamik bendalir pengiraan (CFD), profil bilah dan geometri saluran aliran direka untuk meningkatkan kecekapan mampatan gas semasa putaran berkelajuan tinggi.

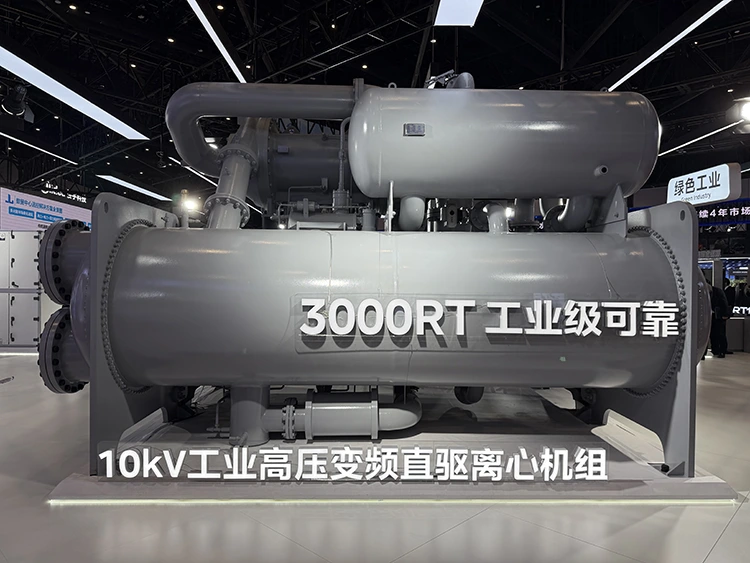

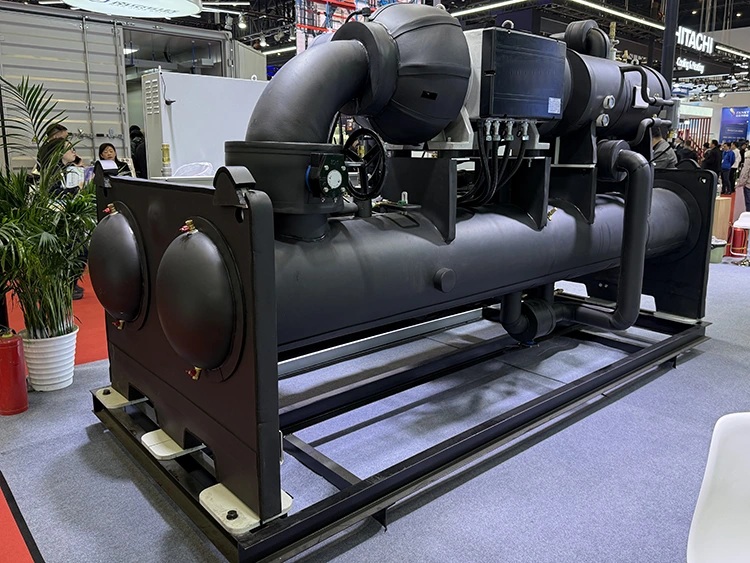

Kitaran Penyejukan dan Sistem Pertukaran Haba

Unit ini menggunakan kitaran penyejukan mampatan wap, di mana penyejuk melengkapkan empat proses dalam sistem tertutup: mampatan, pemeluwapan, pengembangan dan penyejatan.

Penyejat menggunakan reka bentuk penukar haba jenis banjir atau filem jatuh. Air sejuk mengalir di dalam tiub, manakala penyejuk beredar di bahagian kulit. Bahan penyejuk cecair menyerap haba daripada air sejuk di bahagian kulit penyejat dan menyejat menjadi wap, mengurangkan suhu air sejuk kepada nilai pratetap.

Tiub pemindahan haba berkecekapan tinggi dipasang di dalam penyejat. Permukaan luar tiub dirawat khas untuk meningkatkan kawasan pemindahan haba dan meningkatkan prestasi pemindahan haba mendidih.

Pemampat mengeluarkan wap penyejuk suhu rendah dan tekanan rendah yang dihasilkan dalam penyejat. Selepas dimampatkan oleh pendesak berputar berkelajuan tinggi, bahan pendingin menjadi gas bersuhu tinggi dan bertekanan tinggi dan memasuki pemeluwap.

Pemeluwap biasanya menggunakan struktur cangkerang dan tiub yang disejukkan dengan air. Air penyejuk mengalir di dalam tiub, manakala penyejuk terpeluwap pada bahagian cangkerang dan membebaskan haba, berubah daripada gas bertekanan tinggi kepada cecair bertekanan tinggi.

Tiub pemindahan haba pemeluwap juga direka bentuk dengan tiub berulir berkecekapan tinggi atau tiub permukaan yang dipertingkatkan untuk meningkatkan prestasi pertukaran haba dan mengurangkan penurunan tekanan bahagian air.

Bahan penyejuk cecair tekanan tinggi melalui peranti pengembangan, seperti injap pengembangan elektronik atau orifis tetap, di mana tekanan dan suhu dikurangkan sebelum memasuki penyejat. Ini melengkapkan kitaran penyejukan.

Spesifikasi Teknikal Utama

Operasi Tanpa Minyak dan Kecekapan Pemindahan Haba

Pemampat skru atau emparan tradisional bergantung pada minyak pelincir untuk mengurangkan geseran antara galas dan komponen berputar. Semasa operasi, sejumlah minyak boleh memasuki litar penyejukan bersama penyejuk dan beredar melalui penyejat dan pemeluwap.

Pada bahagian penyejat yang bersuhu rendah, kelikatan minyak pelincir meningkat dan mungkin terkumpul pada permukaan tiub pemindahan haba, mewujudkan rintangan haba tambahan. Ini mengurangkan kecekapan penyejatan dan secara beransur-ansur menjejaskan prestasi pemindahan haba penyejuk.

Untuk mengekalkan kecekapan operasi, sistem konvensional biasanya memerlukan penyelenggaraan tetap pemisah minyak, sistem pemulangan minyak, dan pembersihan tiub penukar haba.

Pemampat levitasi magnetik beroperasi tanpa minyak pelincir. Oleh kerana tiada minyak memasuki litar penyejukan, permukaan pemindahan haba penyejat dan pemeluwap kekal bersih semasa hayat perkhidmatan peralatan.

Akibatnya, prestasi pemindahan haba tidak berkurangan secara beransur-ansur disebabkan oleh pencemaran minyak. Di bawah keadaan operasi biasa, kapasiti penyejukan dan nisbah kecekapan tenaga boleh kekal hampir dengan nilai bertaraf kilang selepas beberapa tahun beroperasi.

Pemacu Frekuensi Boleh Ubah dan Kawalan Kapasiti

Penyejuk menggunakan teknologi pemacu frekuensi berubah-ubah untuk melaraskan kelajuan pemampat mengikut permintaan penyejukan sebenar.

Pengawal terus membandingkan suhu salur keluar air sejuk dengan nilai pratetap dan melaraskan kelajuan motor pemampat agar sepadan dengan keperluan beban semasa. Di bawah keadaan beban separa, motor beroperasi di bawah kelajuan terkadar, mengurangkan kelajuan pendesak dan kapasiti pemampat. Penggunaan kuasa berkurangan dengan ketara apabila kelajuan putaran dikurangkan.

Penyongsang menyepadukan algoritma kawalan PID dan fungsi ramalan beban. Dengan menganalisis kadar perubahan suhu air sejuk, sistem kawalan melaraskan kelajuan pemampat secara dinamik untuk mengelakkan operasi mula-henti yang kerap dan turun naik suhu yang besar.

Setelah suhu air sejuk mencapai titik set, unit boleh terus beroperasi pada tahap kelajuan yang lebih rendah, mengekalkan suhu air salur keluar yang stabil sambil mengurangkan penggunaan tenaga.

Perbandingan: Siri SMP vs Penyejuk Empar Konvensional

Pemilihan Penyejat dan Pemeluwap

Kawasan pemindahan haba penyejat dan pemeluwap secara langsung mempengaruhi kapasiti penyejukan dan kecekapan tenaga penyejuk. Semasa reka bentuk projek, Lynxcool memilih dan mengkonfigurasi penukar haba mengikut suhu masuk dan keluar air sejuk pelanggan, keadaan air penyejuk, keperluan kualiti air dan faktor kekotoran.

Untuk aplikasi yang memerlukan suhu air masuk yang lebih tinggi atau suhu alur keluar air sejuk yang lebih rendah, penyejat boleh direka bentuk dengan kawasan pemindahan haba yang lebih besar untuk mengekalkan perbezaan suhu yang sesuai antara suhu penyejatan bahan pendingin dan suhu salur keluar air sejuk, biasanya dalam lingkungan 4–6 ℃.

Bagi projek yang terletak di kawasan yang mempunyai kekerasan air yang tinggi, ketebalan dinding tiub pemeluwap dan halaju air dalaman boleh dioptimumkan untuk mengurangkan pembentukan skala dan meminimumkan risiko kakisan.

Pelabuhan pembersihan dikhaskan pada kedua-dua hujung kotak air pemeluwap, membolehkan pembersihan mekanikal atau pembersihan kimia yang mudah semasa penyelenggaraan masa hadapan.

Injap Pengembangan Elektronik dan Kawalan Aliran Penyejuk

Unit ini menggunakan injap pengembangan elektronik dan bukannya injap pengembangan terma tradisional atau peranti orifis tetap. Didorong oleh motor stepper, kedudukan jarum injap boleh dilaraskan dengan tepat untuk mengawal aliran bahan pendingin.

Sistem kawalan mengawal tahap pembukaan injap pengembangan elektronik mengikut parameter operasi masa nyata, termasuk haba lampau penyejuk alur keluar penyejat, tekanan sedutan pemampat dan suhu nyahcas.

Dengan melaraskan aliran penyejuk secara berterusan, sistem memastikan bahawa bekalan penyejuk sepadan dengan beban penyejukan semasa dan membolehkan kawasan pemindahan haba penyejat digunakan sepenuhnya.

Injap pengembangan elektronik memberikan kelajuan tindak balas yang pantas dan julat pelarasan yang luas. Semasa permulaan, ia secara beransur-ansur meningkatkan aliran penyejuk untuk mengurangkan risiko cecair penyejuk memasuki pemampat.

Di bawah operasi beban separa, injap mengekalkan kedudukan pembukaan yang sesuai untuk memastikan keadaan penyejatan yang stabil dan prestasi pemindahan haba yang cekap.

Sistem Kawalan Pintar

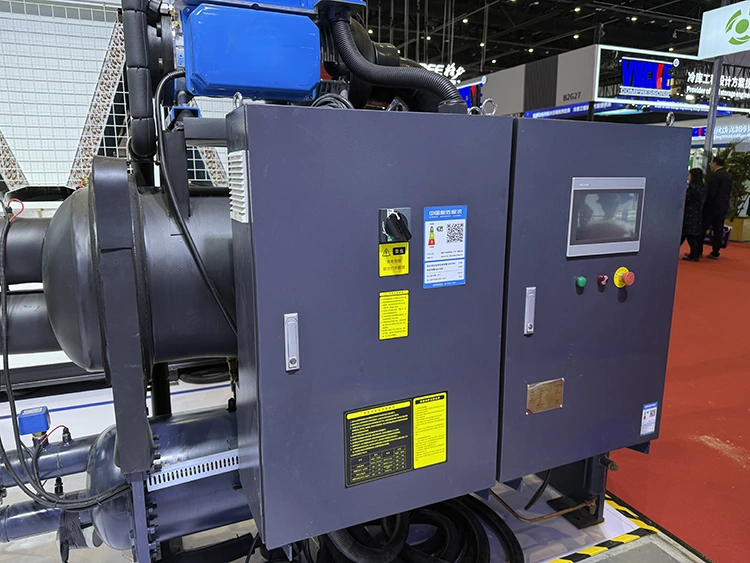

Sistem kawalan penyejuk dibangunkan berdasarkan platform PLC gred industri dan dilengkapi dengan antara muka mesin manusia (HMI) skrin sentuh.

Logik kawalan termasuk kawalan mula dan henti pemampat, peraturan kelajuan, pelarasan injap pengembangan, interlock pam air sejuk, perlindungan beku, perlindungan tekanan tinggi dan rendah, perlindungan suhu pelepasan, perlindungan beban lampau, perlindungan kehilangan fasa dan pemantauan suis aliran air.

Parameter operasi dipaparkan dan direkodkan dalam masa nyata melalui antara muka kawalan, termasuk:

Suhu masuk dan keluar air sejuk

Suhu masuk dan keluar air penyejuk

Tekanan penyejatan

Tekanan pemeluwapan

Suhu pelepasan

Arus motor

Kelegaan galas

Suhu galas

Nilai getaran

Kelajuan pemampat

Waktu operasi

Sistem kawalan menyokong protokol komunikasi standard, termasuk Modbus RTU dan Modbus TCP/IP pilihan. Ia boleh bertukar data dengan sistem automasi bangunan (BAS) atau sistem pengurusan tenaga kilang (EMS).

Pemantauan jauh boleh dicapai melalui rangkaian berwayar atau modul wayarles 4G. Kakitangan operasi boleh menyemak status peralatan dari jauh, menerima penggera kerosakan, dan melaraskan parameter operasi tanpa berada secara fizikal di tapak peralatan.

Kebolehsuaian Sistem Air Penyejuk dan Julat Kendalian

Penyejuk empar levitation magnet mempunyai julat operasi yang luas untuk keadaan suhu masuk air penyejuk. Apabila suhu air penyejuk agak rendah, seperti semasa musim sejuk atau musim peralihan, unit boleh beroperasi di bawah tekanan pemeluwapan yang lebih rendah, mengakibatkan penggunaan kuasa pemampat berkurangan.

Fungsi kawalan tekanan kondenser memastikan operasi yang stabil apabila suhu air penyejuk lebih rendah daripada keadaan reka bentuk. Sistem kawalan menghalang operasi tidak stabil yang disebabkan oleh pemindahan bahan pendingin atau nisbah mampatan yang terlalu rendah.

Suhu masukan air penyejuk maksimum yang dibenarkan secara amnya ialah 35–38 ℃, bergantung pada model pemampat dan jenis penyejuk.

Julat tetapan suhu alur keluar air sejuk biasanya 5–20 ℃. Untuk aplikasi penyaman udara standard, keadaan air sejuk biasa ialah air keluar 7 ℃ dan air balik 12 ℃. Untuk penyejukan proses industri, suhu alur keluar boleh dilaraskan mengikut keperluan proses, biasanya dalam julat 5–10 ℃.

Kawalan Lonjakan dan Kestabilan Operasi

Pemampat emparan mungkin mengalami keadaan lonjakan di bawah operasi beban rendah atau tekanan pemeluwapan tinggi. Lonjakan berlaku apabila aliran udara terbalik pada alur keluar pendesak, menyebabkan turun naik tekanan dan operasi pemampat tidak stabil. Dalam kes yang teruk, operasi lonjakan berterusan boleh merosakkan pendesak.

Pemampat emparan levitasi magnet menggunakan teknologi kawalan aktif untuk mengelakkan lonjakan. Pengawal sentiasa memantau parameter operasi, termasuk arus motor, kelajuan pemampat, tekanan sedutan dan tekanan nyahcas.

Apabila titik operasi menghampiri sempadan lonjakan, sistem kawalan secara automatik melaraskan kelajuan pemampat atau kedudukan ram pemandu masuk (jika dilengkapi) untuk mengalihkan keadaan operasi kembali ke julat yang stabil.

Dalam keadaan tidak normal, seperti suhu air penyejukan yang berlebihan atau pengurangan aliran air sejuk secara tiba-tiba, pengawal mengutamakan pemunggahan pelindung dan fungsi penggera untuk menghalang pemampat daripada memasuki kawasan lonjakan.

Pemilihan Model dan Penilaian Prestasi

Keadaan pemilihan standard untuk penyejuk adalah berdasarkan:

Suhu masuk/keluar air sejuk: 12℃ / 7℃

Suhu masuk/keluar air penyejuk: 30℃ / 35℃

Suhu persekitaran: 35 ℃

Di bawah keadaan ini, julat kapasiti penyejukan unit biasanya meliputi 300 kW hingga 2000 kW.

Nilai beban bahagian bersepadu (IPLV) boleh mencapai 8.0–9.5 bergantung pada model dan keadaan operasi yang dipilih.

Kapasiti penyejukan sebenar dan kecekapan tenaga berbeza mengikut keadaan tapak. Semasa proses pemilihan, Lynxcool menilai maklumat projek termasuk:

Purata suhu mentol basah tahunan di lokasi pemasangan

Parameter reka bentuk menara penyejuk

Pengagihan beban air sejuk tahunan

Jadual operasi dan ciri-ciri beban

Parameter ini digunakan untuk menentukan konfigurasi penyejuk yang paling sesuai untuk setiap projek.

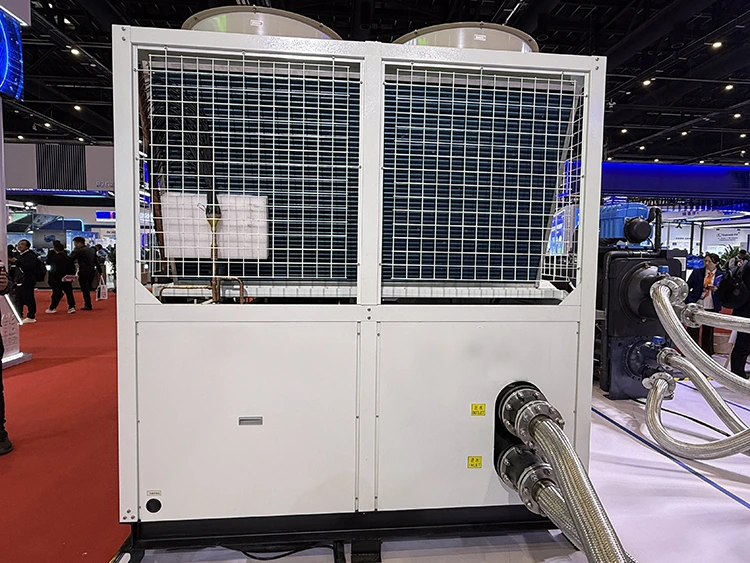

Keadaan Pemasangan dan Keperluan Bilik Mesin

Berbanding dengan penyejuk skru tradisional, penyejuk emparan levitasi magnet mempunyai keperluan yang lebih rendah untuk asas pemasangan.

Disebabkan oleh struktur galas magnet yang tidak bersentuhan, penghantaran getaran semasa operasi adalah sangat rendah. Kedua-dua beban dinamik dan statik dikurangkan, menjadikan unit sesuai untuk projek dengan keperluan kawalan getaran yang ketat.

Struktur padat membolehkan unit menduduki ruang pemasangan yang lebih sedikit. Di bawah kapasiti penyejukan yang sama, jejak boleh dikurangkan kira-kira 30%–40% berbanding dengan sistem penyejuk skru konvensional.

Ketinggian bersih bilik mesin yang disyorkan biasanya 3.5–4.5 meter. Kelegaan penyelenggaraan yang mencukupi hendaklah dikhaskan di sekeliling unit, dan ruang yang mencukupi hendaklah disediakan di kedua-dua hujung penyejat dan pemeluwap untuk penyingkiran dan servis tiub penukar haba.

Sambungan air penyejuk dan air sejuk menggunakan sambungan bebibir standard. Sebelum penghantaran, unit dicas sebahagiannya dengan penyejuk dan diisi dengan gas lengai pelindung. Selepas pemasangan, baki penyejuk ditambah, diikuti dengan pentauliahan sistem.

Jadual Penyelenggaraan dan Keperluan Pemeriksaan

Penyelenggaraan rutin Unit Penyejuk Sentrifugal Levitasi Magnetik terutamanya termasuk:

Pemeriksaan mingguan:

Periksa air sejuk dan suhu salur masuk/salur air penyejuk

Periksa perbezaan suhu antara air masuk dan keluar

Pemeriksaan bulanan:

Periksa kekejangan terminal elektrik

Semak rekod operasi skrin sentuh dan sejarah penggera

Pemeriksaan suku tahunan:

Periksa penurunan tekanan merentasi bahagian penyejat dan air pemeluwap

Bersihkan penukar haba jika penurunan tekanan melebihi 15% daripada nilai awal

Pemeriksaan separuh tahunan:

Kalibrasi suhu dan ketepatan sensor tekanan

Bersihkan penapis air sejuk

Pemeriksaan tahunan:

Gantikan air sejuk dan air penyejuk jika perlu

Lakukan ujian kualiti air

Periksa keadaan penuaan komponen elektrik

Sistem galas magnetik tidak memerlukan penggantian minyak biasa atau pelinciran. Kedudukan galas dan status operasi dipantau secara berterusan oleh pengawal. Jika keadaan tidak normal berlaku, sistem menjana penggera, dan juruteknik profesional boleh melakukan diagnosis menggunakan alat perkhidmatan khusus.

Senario Aplikasi Biasa

Penyejukan Pusat Data

Pusat data beroperasi secara berterusan sepanjang tahun dan memerlukan prestasi penyejukan yang stabil dengan keperluan kecekapan tenaga yang ketat.

Penyejuk emparan levitasi magnet sesuai untuk sistem penyejukan pusat data kerana kecekapannya yang tinggi di bawah keadaan beban separa. Ciri pengendaliannya sepadan dengan corak beban berubah-ubah peralatan IT, membantu mengurangkan penggunaan tenaga penyejukan tahunan dan meningkatkan prestasi tenaga pusat data keseluruhan.

Pembuatan Farmaseutikal dan Bioteknologi

Kawasan pengeluaran farmaseutikal memerlukan kawalan suhu air sejuk yang tepat dan operasi berterusan yang boleh dipercayai.

Unit Penyejuk Empar Levitation Magnetik boleh mengekalkan ketepatan kawalan suhu alur keluar air sejuk dalam lingkungan ±0.5℃. Sistem kawalan menyokong berbilang konfigurasi unit, termasuk operasi siap sedia dan logik kawalan yang diselaraskan, untuk meningkatkan kebolehpercayaan sistem untuk persekitaran pengeluaran kritikal.

Pemprosesan Makanan dan Logistik Rantaian Sejuk

Kemudahan pemprosesan makanan dan gudang penyimpanan sejuk selalunya memerlukan sistem penyejukan yang beroperasi merentasi pelbagai julat suhu.

Digabungkan dengan keupayaan reka bentuk sistem penyejukan Lynxcool, termasuk penyejat, pemeluwap, dan pemilihan penyejuk udara, Unit Penyejuk Empar Levitation Magnetik boleh disepadukan ke dalam sistem penyejukan berbilang suhu.

Untuk pusat logistik rantai sejuk yang besar, bunyi operasi rendah unit membantu mengurangkan kesan ke atas kakitangan gudang dan operasi harian.

Pemprosesan Plastik dan Getah

Mesin pengacuan suntikan dan peralatan penyemperitan memerlukan bekalan air sejuk yang stabil untuk penyejukan acuan dan kawalan suhu proses.

Semasa operasi berterusan jangka panjang, penyejuk levitasi magnet mengekalkan prestasi pemindahan haba yang konsisten tanpa pencemaran minyak di dalam litar penyejukan, membantu memastikan kawalan suhu acuan yang stabil dan ketepatan dimensi produk.

Bangunan Komersial Besar dan Sistem Penyejukan Daerah

Pusat beli-belah, bangunan pejabat, hospital, lapangan terbang dan kemudahan awam besar yang lain biasanya mengalami variasi beban penyejukan yang ketara sepanjang hari.

Penyejuk empar levitation magnet boleh melaraskan kapasiti dengan lancar di bawah keadaan beban yang berbeza, memberikan operasi yang cekap semasa tempoh beban tinggi siang hari dan tempoh beban rendah waktu malam.

Proses Penyampaian Projek Lynxcool

Dalam pelaksanaan projek sebenar, Lynxcool menyediakan Unit Penyejuk Empar Levitation Magnetik sebagai sebahagian daripada penyelesaian sistem penyejukan yang lengkap dan bukannya hanya membekalkan peralatan.

Selepas menerima maklumat projek asas pelanggan, termasuk jenis bangunan, HVAC atau keperluan penyejukan proses, anggaran beban penyejukan dan keadaan iklim tempatan, pasukan kejuruteraan Lynxcool melakukan pengiraan beban sistem dan pemilihan peralatan.

Selepas model penyejuk disahkan, pasukan kejuruteraan melengkapkan reka bentuk sistem air sejuk, sistem air penyejuk, pemilihan pam, pemilihan tangki pengembangan, dan penebat saluran paip方案, dan menyediakan lukisan pembinaan yang lengkap.

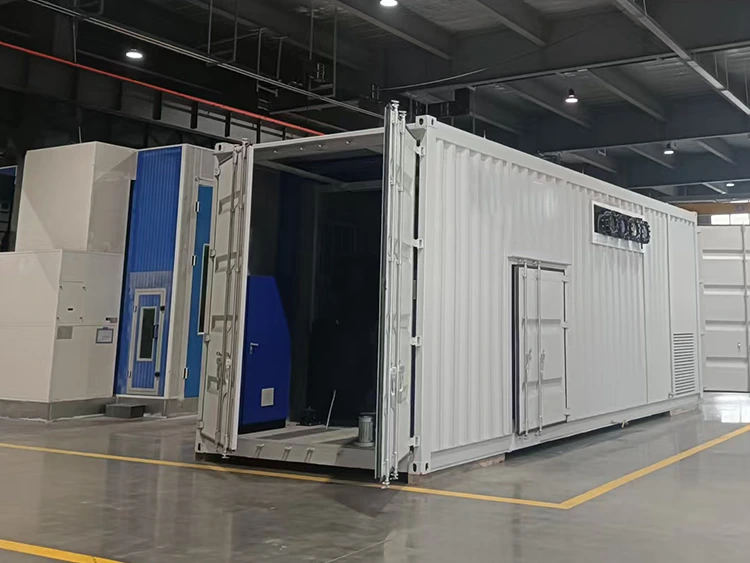

Semasa peringkat pembuatan, Lynxcool menyelaras pengeluaran peralatan dan penyediaan bahan mengikut spesifikasi teknikal yang diluluskan. Pemasangan dijalankan oleh pasukan kejuruteraan yang berkelayakan dengan pemasangan saluran paip tekanan dan keupayaan pemasangan mekanikal-elektrik.

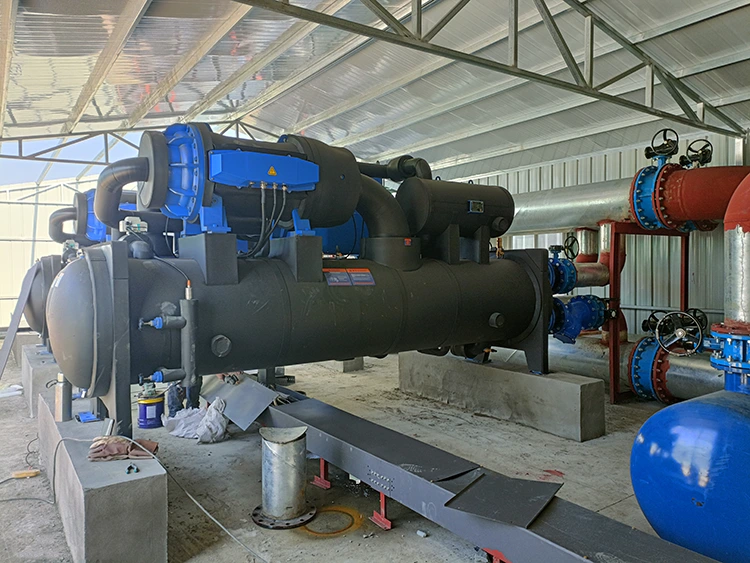

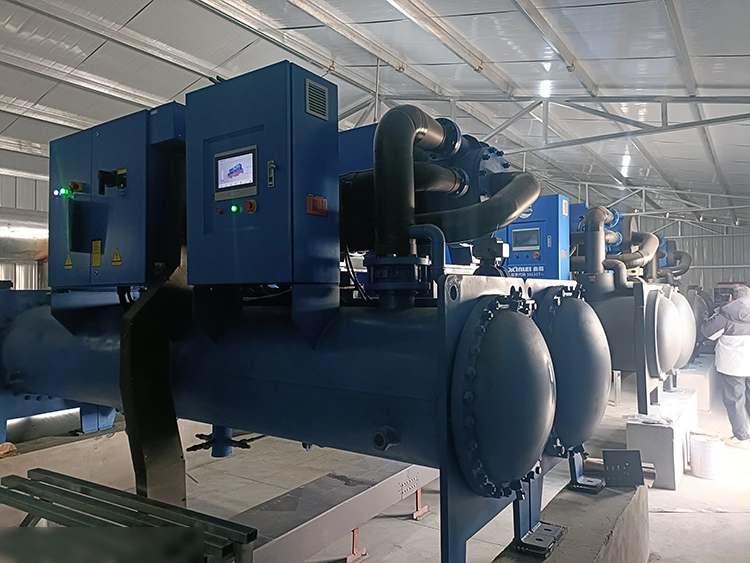

Proses pemasangan di tapak termasuk:

• Penyejukan dan sambungan paip air
• Pendawaian elektrik
• Pembilasan sistem
• Ujian tekanan hidraulik
• Ujian vakum

Semasa pentauliahan, juruteknik melengkapkan pengecasan bahan pendingin, tetapan parameter, pengesahan logik kawalan dan ujian beban.

Selepas semua penunjuk operasi memenuhi keperluan reka bentuk, sistem diserahkan kepada pelanggan bersama-sama dengan latihan operasi dan bimbingan penyelenggaraan.

Melalui sokongan kejuruteraan yang lengkap daripada pemilihan peralatan hingga pentauliahan, Lynxcool membantu pelanggan membina sistem air sejuk yang stabil dan cekap untuk aplikasi penyejukan komersil, perindustrian dan proses.
