Kondenser Bersejuk Udara
Lynxcool Air-Cooled Condenser yang dihasilkan di China, menawarkan penolakan haba berkecekapan tinggi tanpa bekalan air. Sesuai untuk storan sejuk komersial, penyejukan pasar raya atau penyejukan proses industri, ia menampilkan gegelung bersirip aluminium, konfigurasi mendatar bentuk V atau rata, kipas penyongsang EC dan keserasian berbilang penyejuk. Boleh dipercayai, penyelenggaraan yang rendah dan dieksport ke seluruh dunia, sesuai untuk perolehan pukal dan penyepaduan sistem.
Pemeluwap Sejuk Udara direka bentuk dan dikeluarkan oleh Lynxcool di China, memberikan penyelesaian penyejukan udara berprestasi tinggi dan boleh dipercayai di seluruh dunia. Tersedia dalam konfigurasi bentuk V, bingkai A, mendatar rata dan jauh, ia boleh menyesuaikan diri dengan sebarang persekitaran pemasangan. Gegelung menggunakan sirip aluminium yang diikat secara mekanikal pada kuprum atau tiub aluminium penuh dan diuji kebocoran dengan nitrogen kering pada tekanan reka bentuk 1.5× untuk memastikan keselamatan dan kebolehpercayaan.
Prinsip Kerja
Prinsip kerja pemeluwap adalah untuk menolak haba daripada wap penyejuk bertekanan tinggi dan bersuhu tinggi dengan menyejukkannya dengan udara, menukarnya kembali kepada cecair. Proses ini boleh diringkaskan dalam tiga langkah:
1. Peredaran Bahan Penyejuk: Bahan penyejuk menyerap haba dalam penyejat, kemudian dimampatkan kepada tekanan dan suhu tinggi sebelum memasuki gegelung pemeluwap.
2. Pertukaran Haba Udara: Udara melalui tiub bersirip melalui kipas, membawa pergi haba dan memeluwapkan bahan pendingin menjadi cecair.
3. Kawalan Tekanan dan Penjimatan Tenaga: Kipas penyongsang EC atau kitaran kipas terkawal tekanan mengekalkan tekanan pemeluwapan yang stabil, mengurangkan beban pemampat dan meningkatkan kecekapan sistem.
Reka bentuk ini memastikan pemindahan haba seragam, kecekapan tinggi, dan menghapuskan keperluan untuk penyejukan air, menjadikannya sesuai untuk persekitaran terhad air. Susunan gegelung berbentuk V dan rata yang dioptimumkan memaksimumkan pertukaran haba dalam ruang padat.
Ciri Teras dan Kelebihan
Kondenser Bersejuk Udara Lynxcool menyepadukan penyejukan berkecekapan tinggi, kawalan tenaga pintar dan bahan tahan lama untuk menyediakan penyelesaian penyejukan yang komprehensif. Sama ada di atas bumbung, dalam bilik tumbuhan kecil, atau dalam sistem besar terpencil, ia memastikan prestasi yang stabil dan kebolehpercayaan jangka panjang.
● Reka Bentuk Gegelung Berkecekapan Tinggi: Sirip aluminium yang diikat pada tiub kuprum atau aluminium, dengan pelbagai jenis sirip (rata, louver, beralun) dan jarak 1.0–3.5 mm, memaksimumkan kecekapan pemindahan haba.

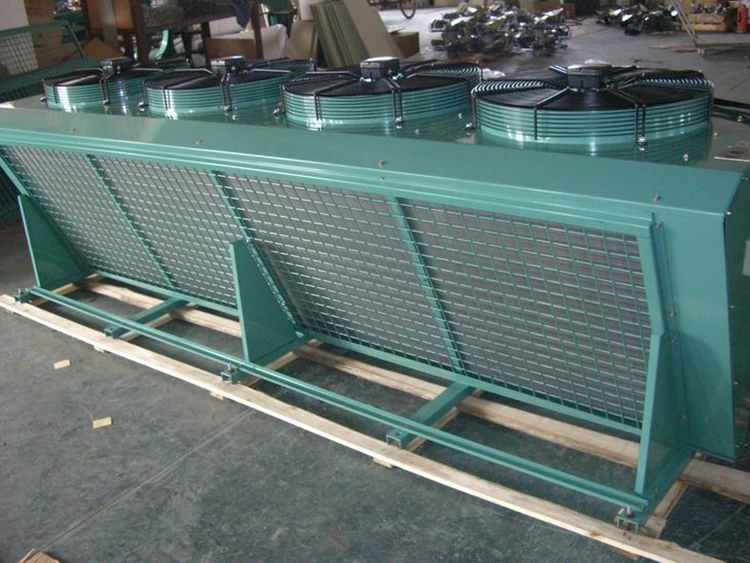

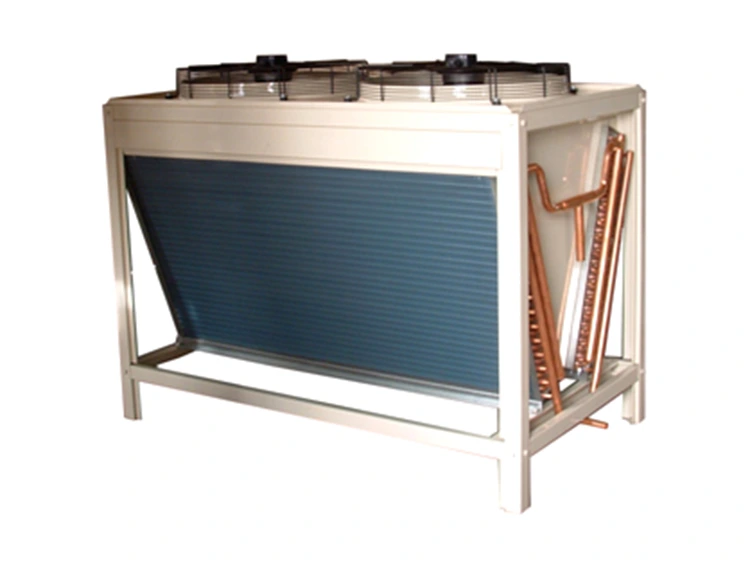

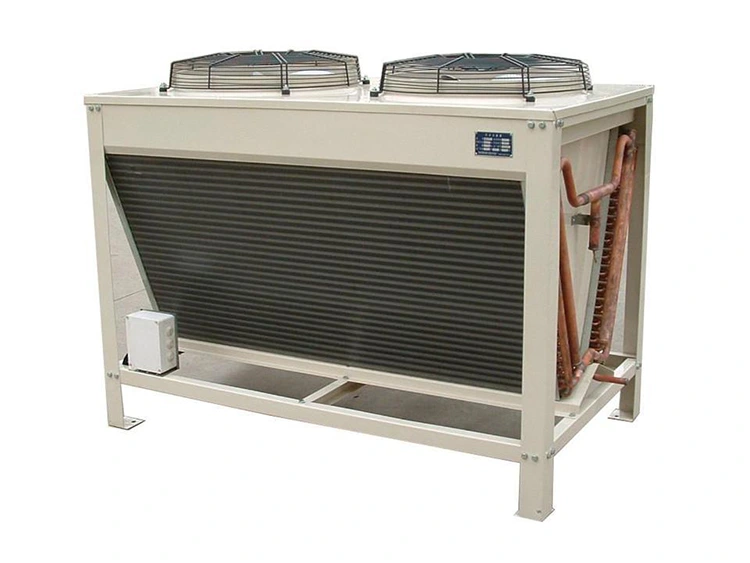

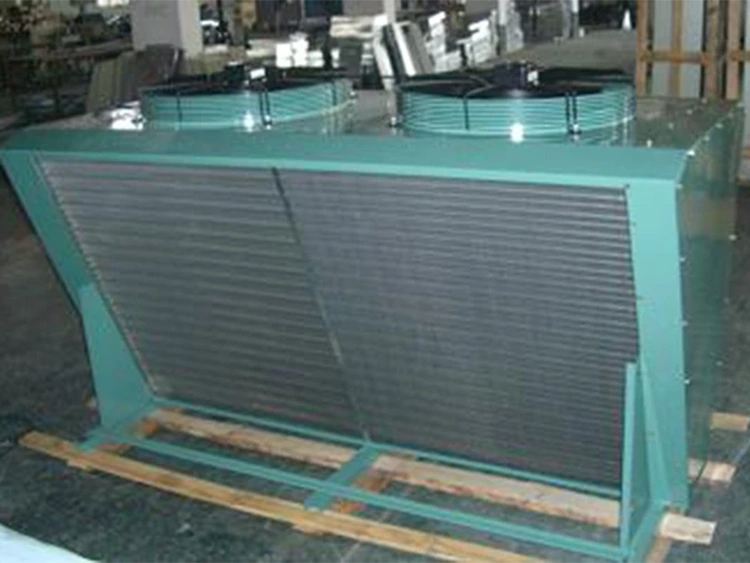

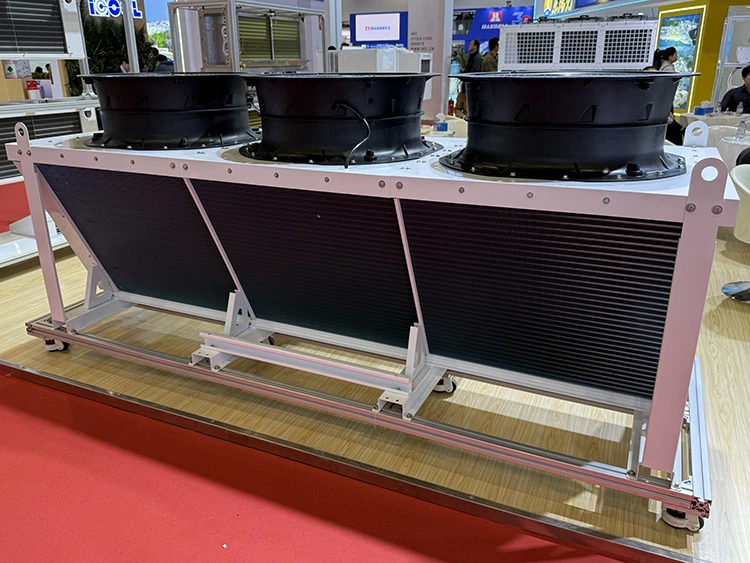

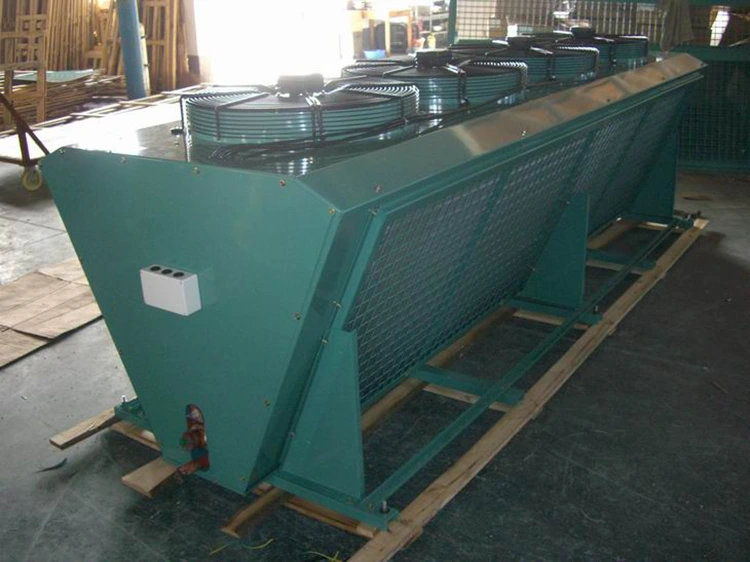

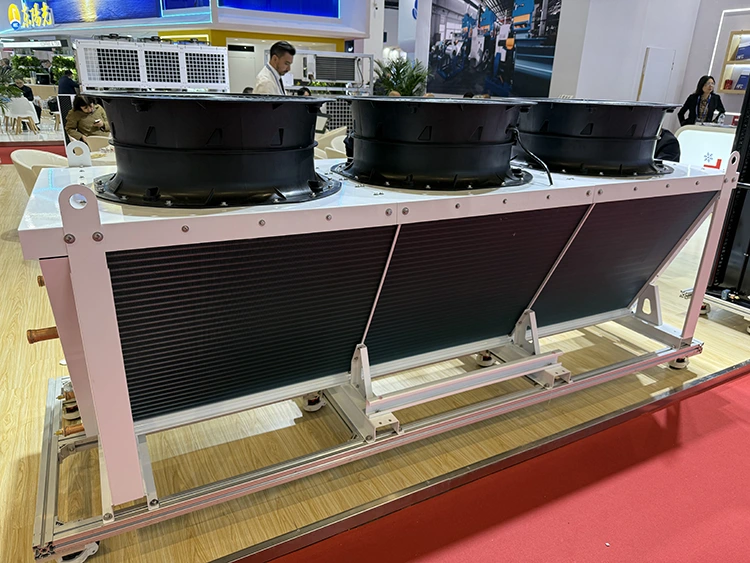

● Konfigurasi Serbaguna: Pemasangan berbentuk V, bingkai A, mendatar rata dan jauh memenuhi keperluan spatial dan projek yang pelbagai.
● Kawalan Kipas Penjimatan Tenaga: Kipas penyongsang EC melaraskan kelajuan mengikut tekanan pemeluwapan, mengurangkan penggunaan tenaga sebanyak 12–30% di bawah beban separa sambil merendahkan paras hingar.
● Perlindungan Kakisan: Epoksi emas, salutan celup poliuretana atau pilihan anti-karat penuh yang sesuai untuk persekitaran pantai, perindustrian dan pertanian.
● Keserasian Berbilang Penyejuk: Menyokong sistem R134a, R404A, R507A, R448A, R449A, R410A, R22 dan tekanan tinggi CO₂ untuk aplikasi HFC/HFO dan transkritikal/lata.
Dengan ciri-ciri ini, Pemeluwap Bersejuk Udara Lynxcool meningkatkan kecekapan sistem, mengurangkan kos operasi dan mengurangkan keperluan penyelenggaraan, memastikan operasi yang boleh dipercayai dan stabil merentas semua aplikasi penyejukan.
Aplikasi dan Pengguna yang Sesuai
Pemeluwap Sejuk Udara digunakan secara meluas dalam sektor komersil, perindustrian dan pemprosesan makanan. Aplikasi biasa termasuk:
● Penyimpanan Sejuk Komersial: Pemeluwap jauh yang dipasang di atas bumbung atau di halaman berintegrasi dengan lancar dengan unit penyejukan untuk storan sejuk berskala besar.
● Sistem Pusat Pasar Raya: Kondenser jauh dipasang di atas bumbung serasi dengan penyejuk R404A/R448A/R449A, mengurangkan penggunaan tenaga sebanyak 15–25%.
● Pemprosesan Makanan & Penyejukan Industri: Menyediakan kawalan suhu yang tepat dan pertukaran haba yang cekap, memastikan konsistensi barisan pengeluaran.
● Sistem Trankritik & Lata CO₂: Gegelung gred CO₂ menyokong sistem tekanan tinggi (>130 bar) atau tekanan rendah (<50 bar).
Pengguna utama termasuk kontraktor penyejukan, penyepadu sistem, pengendali rantai sejuk besar, pengeluar peralatan OEM dan operator storan sejuk. Tanpa mengira skala projek, Kondenser Bersejuk Udara Lynxcool memastikan operasi kecekapan tinggi dengan bunyi yang rendah.
Parameter Teknikal
|
Parameter |
Nilai / Julat |
|
Kapasiti Penolakan Haba |
2 kW — 2,000 kW (unit tunggal) |
|
Julat Suhu Pemeluwapan |
+25°C hingga +60°C |
|
Suhu Reka Bentuk Ambien |
Sehingga +43°C standard; +55°C pilihan ambien tinggi |
|
Tekanan Reka Bentuk Sisi Penyejuk |
28 bar / 42 bar (pilihan tekanan tinggi CO₂) |
|
Jenis Konfigurasi |
Bentuk V (Bingkai A) / Mendatar rata / Jauh / Dipasang di atas bumbung |
|
Pembinaan Gegelung |
Sirip aluminium pada tiub kuprum (standard); pilihan semua-aluminium |
|
Jenis Sirip |
Rata / Louvred / Beralun — mengikut tugas dan halaju udara |
|
Jarak Sirip |
1.0 — 3.5 mm (bergantung pada aplikasi) |
|
Diameter Tiub |
7 mm / 9.52 mm / 12.7 mm — mengikut reka bentuk litar |
|
Pilihan Salutan Gegelung |
Salutan anti-karat epoksi, poliuretana atau sirip emas |
|
Jenis Kipas |
Kipas paksi (standard); Pilihan penyongsang EC |
|
Perlindungan Motor Kipas |
Piawaian IP54; Pilihan IP65 |
|
Kawalan Kelajuan Kipas |
Kelajuan tetap / Penyongsang EC kelajuan berubah-ubah / Berbasikal suis tekanan |
|
Penyejuk Disokong |
R134a / R404A / R507A / R448A / R449A / R410A / R22 / CO₂ |
|
Bahan Bingkai |
Keluli tergalvani celup panas atau keluli lembut bersalut serbuk |
|
Julat Ambien Operasi |
−10°C hingga +55°C (bergantung kepada model) |
|
Tahap Kebisingan |
≤ 55–72 dB(A) pada 1 m (kiraan kipas dan bergantung kepada kelajuan) |
|
Jenis Sambungan |
Pukulan pateri ODS tembaga atau suar SAE / Bebibir untuk unit besar |
|
Ujian Kebocoran Gegelung |
Nitrogen kering pada tekanan reka bentuk 1.5×; sijil kilang dikeluarkan |
|

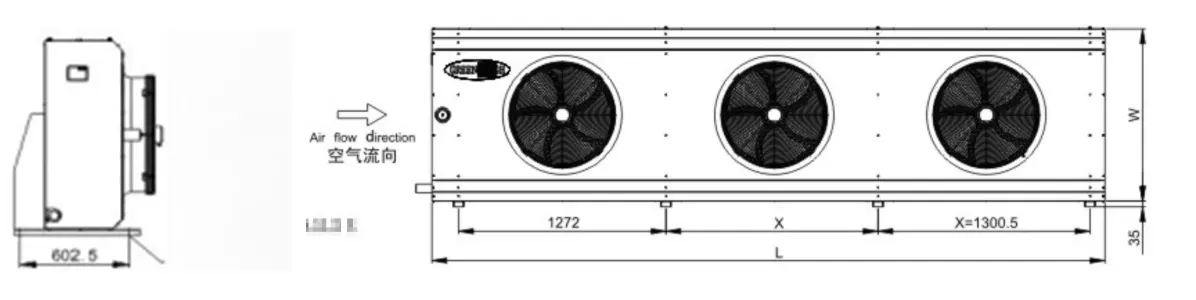

Dimensi Unit (biasa 100 kW) |
2,000 × 800 × 1,400 mm (L × W × H) |
|
Jarak sirip: 2.2 mm |
||||||||||
|
Jenis model |
C1-010 |
C1-011 |
C1-012 |
C1-017 |
C1-020 |
C1-023 |
C1-025 |
|||
|
Kapasiti pertukaran haba |
R404A |
△ |
KW |
9.59 |
11.03 |
12.32 |
17.14 |
20.03 |
23.11 |
25.38 |
|
Y |
15.47 |
17.99 |
20.65 |
22.66 |
||||||
|
R22 |
D |
9.34 |
10.65 |
11.70 |
16.89 |
19.58 |
22.15 |
24.87 |
||
|
Y |
15.19 |
17.51 |
19.72 |
22.12 |
||||||
|
Aliran Udara kadar tiupan |
△ |
M³/j |
2692 |
2539 |
2292 |
5717.00 |
5330.00 |
4718.00 |
7701.00 |
|
|
Y |
4874.00 |
4635.00 |
4220.00 |
6513.00 |
||||||
|
Motor Kipas motor elektrik kipas |
△ |
fasa |
1 |
1 |
1 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
175 |
175 |
175 |
540.00 |
540.00 |
540.00 |
790.00 |
||
|
Y |
380.00 |
380.00 |
380.00 |
490.00 |
||||||
|
△ |
A |
0.77 |
0.77 |
0.77 |
1.05 |
1.05 |
1.05 |
1.45 |
||
|
Y |
0.68 |
0.68 |
0.68 |
0.89 |
||||||
|
Kipas kipas elektrik |
Tidak.xφ |
1x1x350 |
1x1x350 |
1x1x350 |
1x1x450 |
1x1x450 |
1x1x450 |
1x1x500 |
||
|
Kebisingan Tahap Tekanan Bunyi |
△ |
DB(A)10m |
31 |
31 |
31 |
43.00 |
43.00 |
43.00 |
49.00 |
|
|
Y |
38.00 |
38.00 |
38.00 |
43.00 |
||||||
|
Dimensi Dimensi luaran |
L |
mm |
878 |
878 |
878 |
1028 |
1028 |
1028 |
1228 |
|
|
w |
mm |
522 |
522 |
522 |
625 |
625 |
625 |
828 |
||
|
H |
mm |
752 |
752 |
752 |
796 |
796 |
796 |
876 |
||
|
Berat Produk (kosong) Berat |
kg |
32 |
35 |
40 |
46 |
50 |
56 |
63 |
||
|
Masukφ |
mm |
15.88 |
15.88 |
15.88 |
22.22 |
22.22 |
22.22 |
22.22 |
||
|
Diameter alur keluar |
mm |
15.88 |
15.88 |
15.88 |
15.88 |
19.05 |
19.05 |
22.22 |
||
Nota: Produk standard kami direka untuk peletakan mendatar. Untuk konfigurasi menegak, sila tambahkan (H) pada penetapan model, cth., C1-010 (H).
Nota:Greenhalgh standard C1 adalah nyahcas udara menegak, untuk mendatar udara nyahcas sila tambah (H)dalam tatanama,sebagai contoh:C1-010(H).
|
Jarak sirip: 2.2 mm |
||||||||||
|
Jenis model |
C1-029 |
C1-035 |
C1-049 |
C1-059 |
C1-070 |
C1-095 |
C1-114 |
|||
|
Kapasiti pertukaran haba |
R404A |
△ |
KW |
29.44 |
34.67 |
49.02 |
58.62 |
70.09 |
94.96 |
113.94 |
|
Y |
26.13 |
30.76 |
38.31 |
44.53 |
50.53 |
74.69 |
87.13 |
|||
|
R22 |
△ |
28.71 |
33.14 |
48.52 |
57.60 |
67.53 |
94.46 |
112.48 |
||
|
Y |
25.36 |
29.35 |
37.58 |
43.29 |
48.18 |
73.55 |
85.01 |
|||
|
Aliran Udara kadar tiupan |
△ |
M³/j |
7407.00 |
6838.00 |
17809 |
16944 |
15434 |
35620 |
33891 |
|
|
Y |
6386.00 |
6105.00 |
11549 |
11086 |
10093 |
23081 |
22157 |
|||
|
Motor Kipas motor elektrik kipas |
△ |
fasa |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
|
Y |
||||||||||
|
△ |
w |
790.00 |
790.00 |
2600 |
2600 |
2600 |
5200 |
5200 |
||
|
Y |
490.00 |
490.00 |
1600 |
1600 |
1600 |
3200 |
3200 |
|||
|
△ |
A |
1.45 |
1.45 |
4.80 |
4.80 |
4.80 |
9.60 |
9.60 |
||
|
Y |
0.89 |
0.89 |
2.70 |
2.70 |
2.70 |
5.40 |
5.40 |
|||
|
Kipas kipas elektrik |
Tidak.xφ |
1x1x500 |
1x1x500 |
1x1x630 |
1x1x630 |
1x1x630 |
2×1x630 |
2x1x630 |
||
|
Tahap Tekanan Bunyi bunyi bising |
△ Y |
DB(A)10m |
49.00 |
49.00 |
59 |
59 |
59 |
61 |
61 |
|
|
43.00 |
43.00 |
52 |
52 |
52 |
54 |
54 |
||||
|
Dimensi Dimensi luaran |
L |
mm |
1228 |
1228 |
1528 |
1528 |
1528 |
2828 |
2828 |
|
|
w |
mm |
828 |
828 |
1032 |
1032 |
1032 |
1032 |
1032 |
||
|
H |
mm |
876 |
876 |
920 |
920 |
920 |
920 |
920 |
||
|
Berat Produk (kosong) Berat |
kg |
69 |
76 |
110 |
115 |
130 |
198 |
218 |
||
|
Masukφ |
mm |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
41.28 |
53.90 |
||
|
Diameter alur keluar |
mm |
22.22 |
22.22 |
28.57 |
28.57 |
34.92 |
34.92 |
41.28 |
||
Nota: Produk standard kami direka untuk peletakan mendatar. Untuk konfigurasi menegak, sila tambahkan (H) pada penetapan model, cth., C1-010 (H).
Nota:Greenhalgh standard C1 adalah verical udara pelepasan, untuk mendatar udara nyahcas sila tambah(H)dalam nomenklatur, sebagai contoh:C1-010(H).
Pemasangan dan Penyelenggaraan
Pemasangan dan penyelenggaraan yang betul meningkatkan kecekapan dan jangka hayat Kondenser Penyejuk Udara dengan ketara.
Petua Pemasangan
● Pastikan pemasangan mendatar atau condong sedikit untuk mengelakkan pengumpulan air pada gegelung.
● Pastikan kawasan masuk dan keluar kipas tidak terhalang untuk aliran udara yang lancar.
● Sambungkan kipas dan motor kepada perlindungan elektrik berkadar IP.
● Gunakan penutup pelindung dalam persekitaran angin kencang atau sangat menghakis.
Petua Penyelenggaraan
● Periksa bilah kipas, bearing dan motor dengan kerap.
● Bersihkan sirip gegelung untuk mengelakkan pengumpulan habuk dan mengekalkan kecekapan pertukaran haba.
● Periksa paip dan sambungan penyejuk untuk kebocoran.
● Kalibrasi pengawal tekanan kipas penyongsang EC secara berkala untuk mengekalkan penjimatan tenaga.
Mengikuti amalan pemasangan dan penyelenggaraan yang betul memastikan operasi kecekapan tinggi, hayat perkhidmatan yang lebih lama dan prestasi sistem yang boleh dipercayai.
Kenapa Pilih Kami
● Buatan China, Dieksport ke Seluruh Dunia: Lebih 20 tahun pengalaman mereka bentuk dan mengeluarkan Kondenser Sejuk Udara dengan lebih daripada 10,000 unit dihantar ke seluruh dunia.

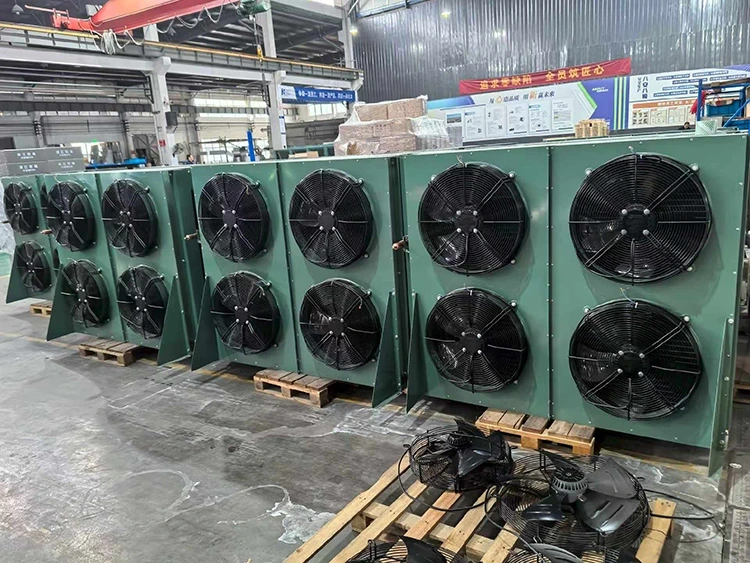

● Pengeluaran Gegelung In-House Penuh: Daripada menekan sirip, membengkokkan tiub, kepada kimpalan dan ujian kebocoran, setiap gegelung dibuat secara dalaman untuk menjamin kualiti.
● Sokongan Kejuruteraan Pakar: Kami mensaiz dan memilih setiap pemeluwap berdasarkan keperluan penyejuk, suhu, aliran udara dan bunyi. Laporan terperinci dan data akustik disediakan dengan setiap pesanan.
● Pembekalan Volum OEM: Prestasi yang boleh dipercayai, harga yang kompetitif, masa pendahuluan yang singkat dan jadual penghantaran yang fleksibel untuk projek OEM volum tinggi.
● Julat Produk Komprehensif: Daripada unit kecil 2 kW kepada pemeluwap jauh 2,000 kW, termasuk unit berbentuk V, rata, jauh dan bertaraf CO₂, menyeragamkan perolehan untuk semua aplikasi.
● Kos-Efektif: Kos 20–35% lebih rendah daripada unit Eropah yang setara, menawarkan kelebihan sebenar untuk margin dan daya saing pasaran.
Soalan Lazim
S: Apakah perbezaan antara pemeluwap bentuk V dan mendatar rata?
J: Pemeluwap bentuk-V (bingkai-A) mempunyai dua panel gegelung bersudut, menawarkan lebih banyak penyejukan dalam jejak yang lebih kecil—sesuai untuk sistem besar atau jauh. Pemeluwap mendatar rata adalah lebih ringkas dan lebih menjimatkan kos, sesuai untuk unit atas bumbung yang kecil hingga sederhana. Lynxcool mengeluarkan kedua-duanya di China dan menasihati penyelesaian terbaik berdasarkan projek anda.
S: Bagaimanakah kipas penyongsang EC mengurangkan penggunaan tenaga?
A: Peminat EC melaraskan kelajuan berdasarkan tekanan pemeluwapan. Operasi yang lebih perlahan mengurangkan penggunaan kuasa dan beban pemampat, mengurangkan penggunaan tenaga sehingga 30% dalam keadaan biasa. Semua unit kipas EC didatangkan pra-tetap dengan pengawal tekanan.
S: Bolehkah kondenser anda digunakan dengan CO₂ (R744)?
A: Ya. Kami mengeluarkan unit Kondenser Penyejuk Udara gred CO₂ yang sesuai untuk lata subkritikal dan sistem trankritik, dengan bahan yang sesuai, proses pematerian dan ujian tekanan sehingga 1.5× tekanan reka bentuk.
